1. 피난사다리 적용현장의 시공기준과 절차를 정하므로써 현장관계자의 이해를 돕기위함.
2. 피난구 설치공간의 간섭부분 사전예방.
   예) 실외기, 방화문, 각종배관, 전등기구, 단열재설치유무 등..
3. 알폼셋팅시 사전에 면밀히 검토하여 타설 후 발생할 수 있는 하자를 사전에 제거하여 건축물의 품질 향상을 도모함.
4. 상이한 현장별 상황에 대응할 수 있도록 시공기준을 정함.
5. 피난사다리 적용층고에 관하여, 건축법 시행령 46조 5항은 4층 이상의 층에 설치되나 소방방재청 고시 제2011-30호 피난기구의 화재안전기준에 의하면 설치층에서 피난층까지 연계될 수 있는 구조로 설치할 것 이라고 명기.
6. (5)항의 결론 : 건축법 시행령과 소방방재청 고시에 따라서 4층 이상의 층에 2층부터 적용이므로 사업승인 조건 관할지자체, 소방관서의 권고에 따라 적용여부 결정

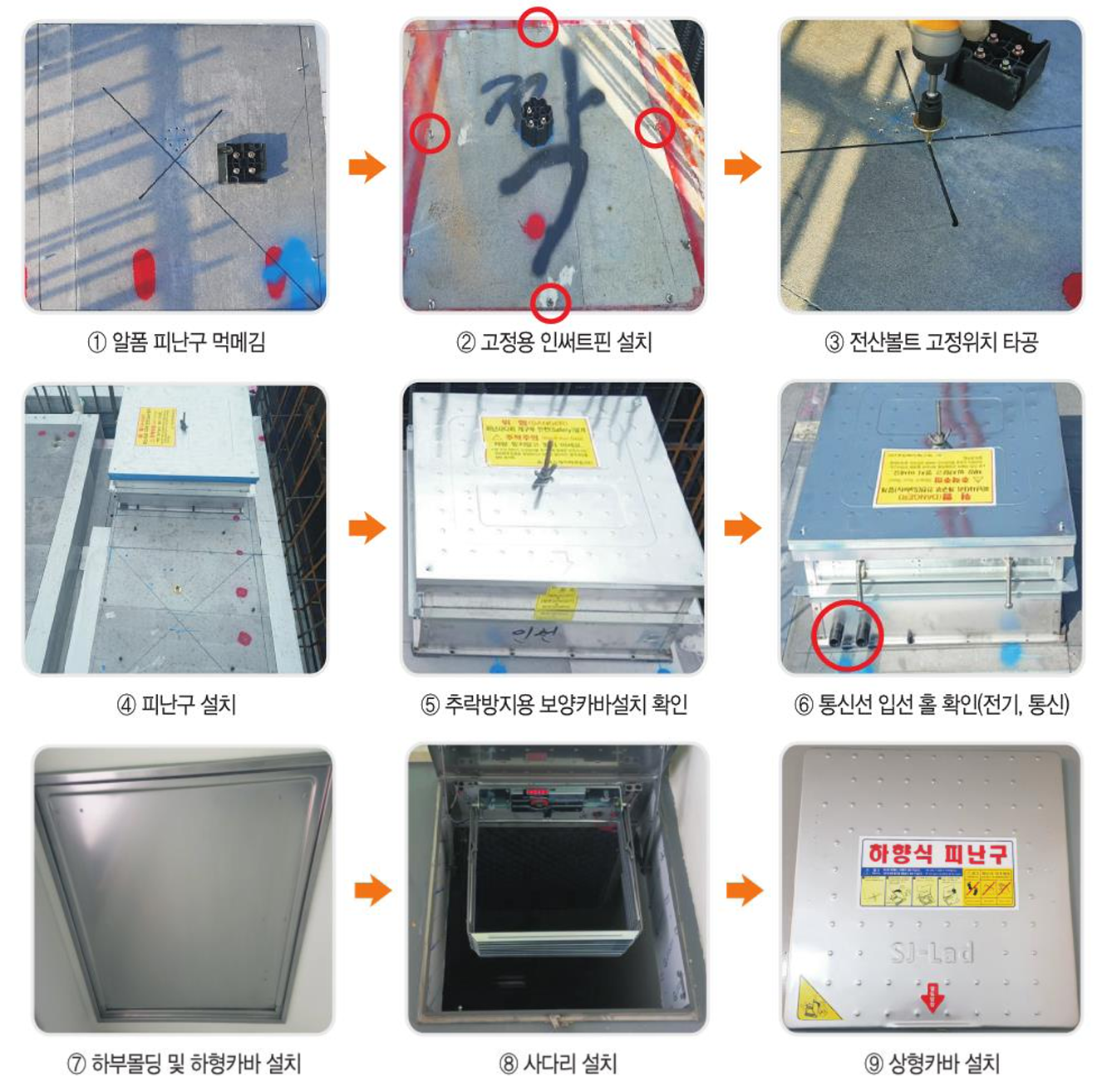

1) 1P 시공 Process

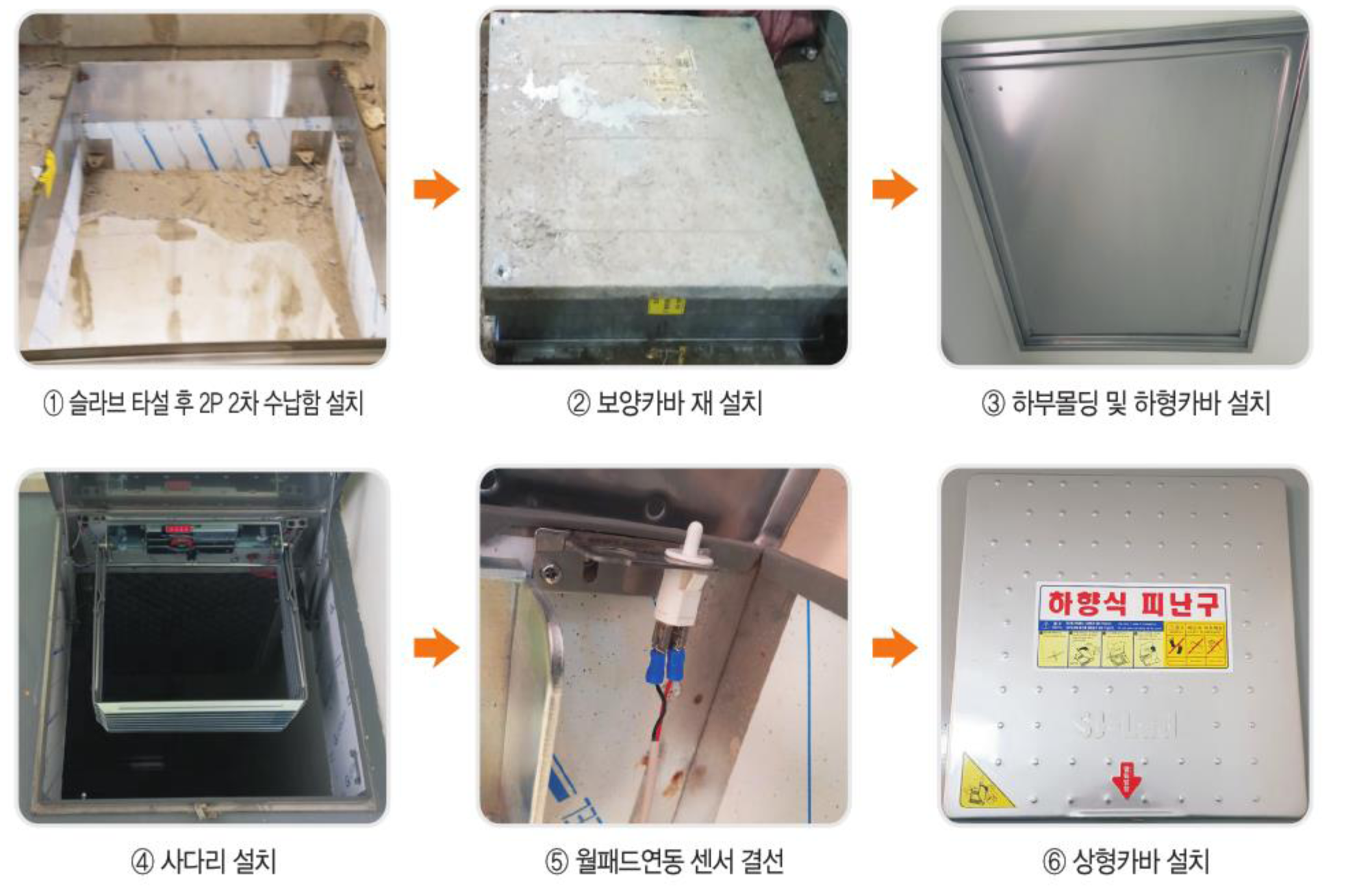

2) 2P시공 Process 시공시 상부틀 설치 추가(벽체와의 이격거리가 협소할 경우 적용)

• - 2P 시공시 벽체와의 이격거리 50mm이상 확보(50mm이하일 경우 몰딩 설치 불가능)
  - 1P시공 Process의 1번~6번까지 순서는 동일
  - 2P 2차 시공 후 상부틀과 하부틀 사이틈새의 방수처리에 세심한 주의 필요.
     (방수가 부실할 경우 추후 누수의 원인이 될수 있음.)

1) 도면검토사항

구분	주요점검사항
시공상세

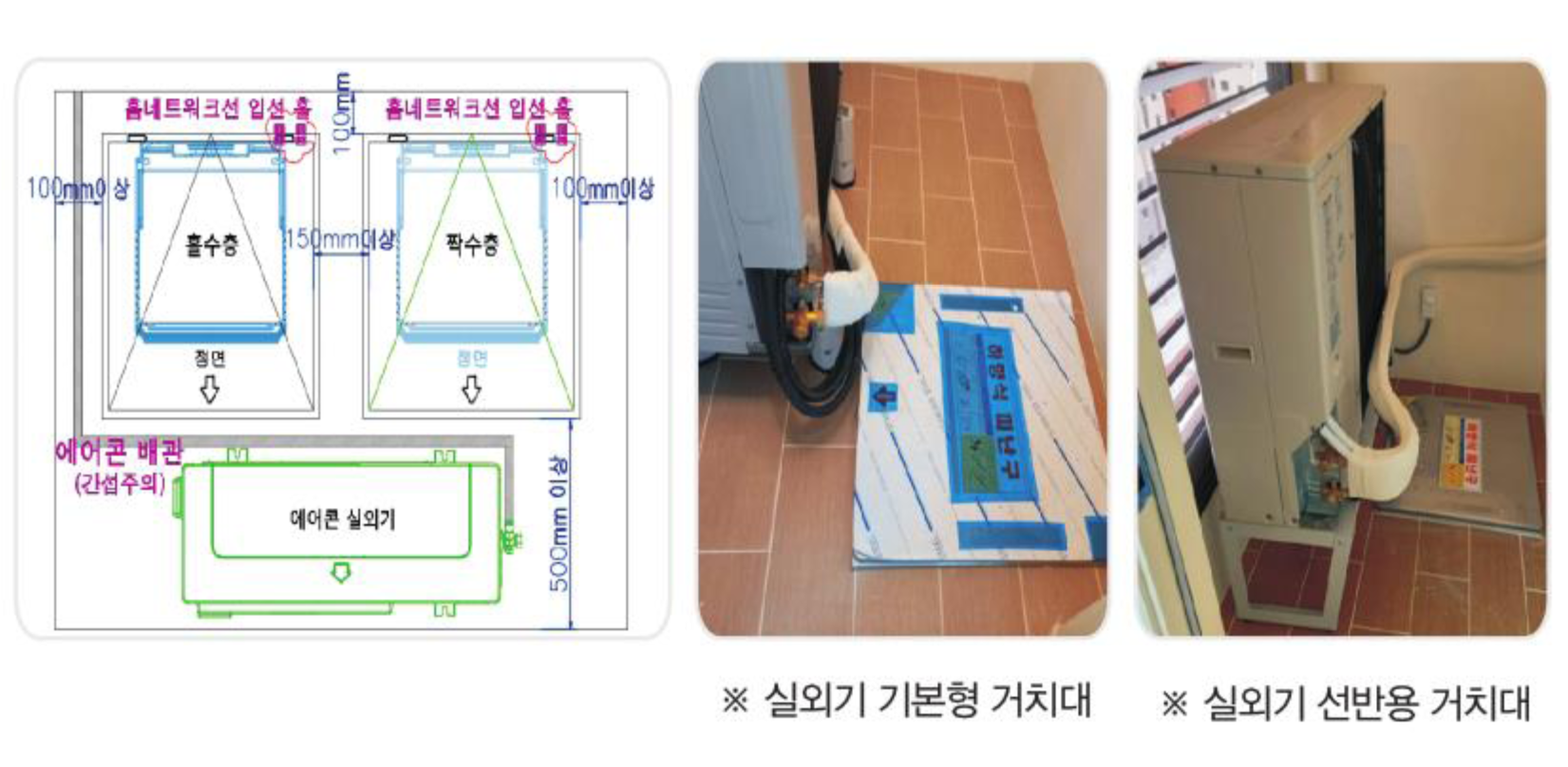

	[법적사항] 피난구 내경 사이즈 600mm 이상 확인 [법적사항] 홀수, 짝수층 피난구 상호 이격거리 내경기준 150mm 이상 확인 1P시공시 피난구 위치는 벽체마감에서 100mm이상 이격. 2P시공시 피난구 위치는 벽체마감에서 50mm이상 이격. 벽체마감에서 500mm 실외기 설치 공간 확보 필요(실외기 규격에 따라 유동적) 피난구 오픈시 실외기 배관 간섭여부 확인하여 받침대(기본형, 선반형) 적용
필로티 검토	기본적으로는 필로티층에 피난사다리 미설치를 기준으로 한다. (사업승인조건, 관할지자체, 소방서의 권고가 있을시 적용) 필로티 천정면 마감필요. 과거에는 고단수의 사다리가 없어 완강기를 적용하였으나 현재는 국내에서도 6M층고에 대응하는 사다리가 현장에 적용되고 있음. ※ 생산업체 : 에스제이테크윈(주)

2) 관리기준(안)

구분	주요시공포인트

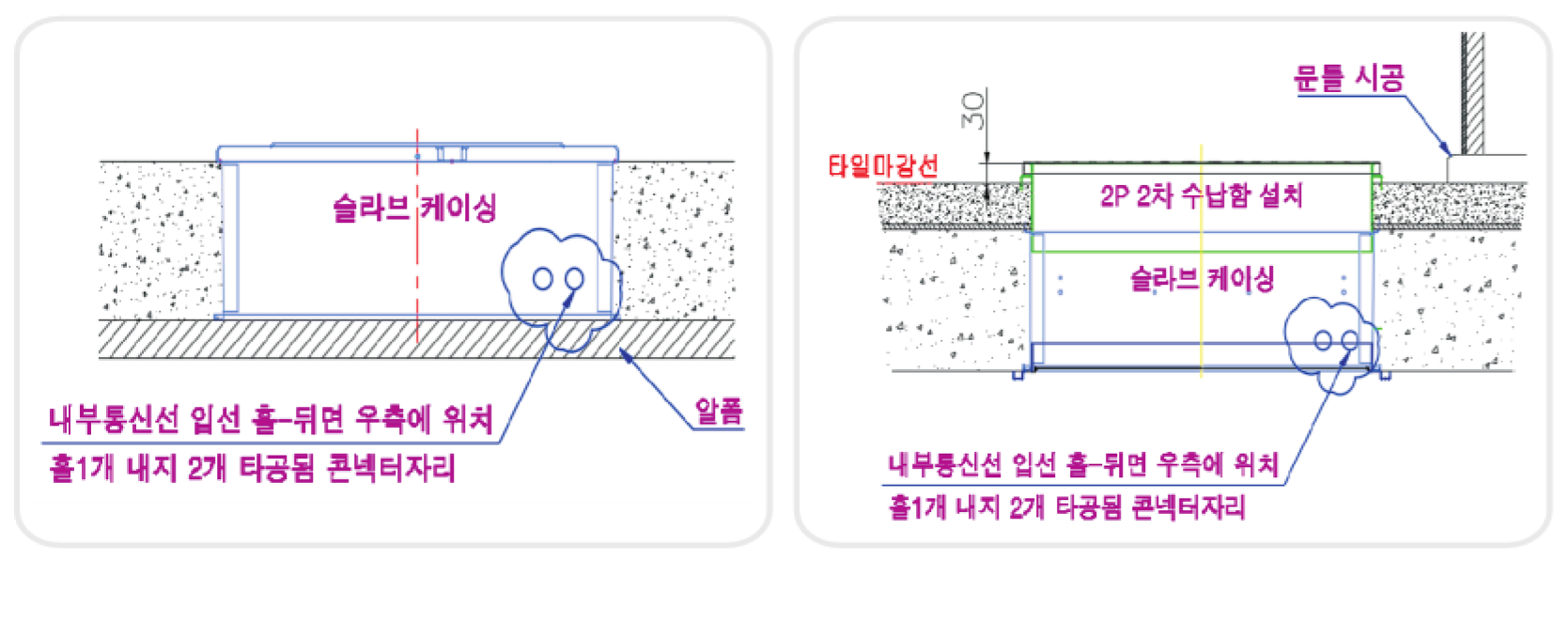

본체매립	각 층별 홀수, 짝수 배치확인 피난구 내부 통신선 연결부 위치 확인 피난구 주변 철근에 의한 본체 들뜸현상 방지를 위해 피난구 주변 철근이격 확인 공간협소로 Al-Form 해체시 본체 파손위험이 높아 형틀작업자 주기적 품질교육 실시
수납함설치	피난구 2P 2차 수납함 설치시 주의 사항 - 시공시점 : ① 문틀 시공→ ② 피난구 상부연장→ ③ 피난구 주변 방수 처리 [방수공사분] - 문틀 시공 후 타일 마감레벨 확인, 타일 마감보다 30m㎜ 높게 올라오도록 연장시공 - 2차 수납함 설치시 생긴 1차 수납함의 joint 부분은 방수 처리 [방수공사분]
마감공사	피난사다리 하부 몰딩 - 시공시점 : ① 천장 견출마감→②정벌도장마감→ ③ 하부 몰딩 시공 - 몰딩 작업은 정벌도장마감 도장마감 이후에 시공하여 도장에 의한 오염 방지 ㆍ사다리 설치 및 홈네트워크 스위치 결선 피난구 덮개마감
